Взрывозащищенные нагреватели







Заказать взрывозащищенные нагреватели можно на сайте или в офисе нашей головной компании АО «Трастинтек».







Нагреватель серии НКС на основе саморегулирующегося греющего кабеля



Нагреватель на основе саморегулирующегося греющего кабеля предназначен для электрообогрева термошкафов КИПиА типов Хиттерм®, ШПТ-М®, ШПТ®, расположенных во взрывоопасных и общепромышленных зонах.



Конструкция

На монтажную панель фиксируется саморегулирующийся греющий кабель змеевидной или спиралевидной формы. Сверху монтажной панели фиксируется крышка, изолирующая греющий кабель и выполняющая теплообменную функцию. По периметру монтажная панель и крышка фиксируются между собой заклепками. По бокам панели устанавливаются монтажные кронштейны. На днище греющей пластины установлен взрывозащищенный переходник для соединения греющего кабеля с питающим кабелем. На корпусе пластины имеется элемент заземления. Размер пластины обусловлен мощностью и количеством греющего кабеля. Мощность и количество греющего кабеля подбирается на основании тепловых расчетов.

Технические характеристики



Нагреватели соответствуют требованиям	ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079-10-2-2011, ГОСТ IEC 60079-14-2011, ГОСТ 14254-2015
Напряжение питания	~220 В
Электрическая мощность	65 – 400 Вт
Диапазон регулировки температуры воздуха	от +10 до +195 °C
Взрывозащита	1 Ex e mb II T6...T3 Gb, Ex tb IIIC T80°C...T195 °C Db
Температура эксплуатации	от -60 до +80 °С
Степень защиты от внешних воздействий	IP66
Классы взрывоопасных зон	1, 2, 21, 22
Категории взрывоопасных смесей	IIIA, IIIB, IIIC

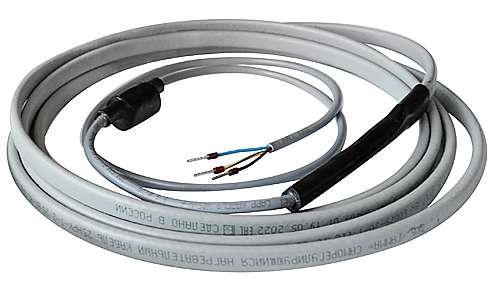

Нагреватель серии НКС(С) на основе саморегулирующегося греющего кабеля

Важнейшим преимуществом данной линейки нагревателей является экономичность изделия по потреблению тока. Это достигается за счет использования высококачественного саморегулирующегося греющего кабеля собственного производства. При повышении температуры на поверхности нагревателя потребляемый ток уменьшается, поэтому при достижении теплового баланса внутри обогреваемого объtма нагреватель начинает работать в экономном режиме.

Поскольку в качестве нагревательного элемента используется саморегулирующийся греющий кабель, то при включении в сеть требуется учитывать пусковые токи которые в среднем в 3,5 раза выше номинала подключаемого изделия и пусковой ток тем выше чем ниже температура включения.



Конструкция

Конструкция нагревательной секции НКС(С) выполнена в виде силового и греющего кабелей соединенных воедино. Опционально, возможна установка термостата с предустановленной заводской уставкой для регулировки температуры внутри обогреваемого объема либо изделия.

В стандартном заводском исполнении секции НКС(С) представлены в виде изделий из кабеля мощностью 25 Вт/м (температурный класс Т6), либо 55 Вт/м (Температурный класс Т4). Возможно исполнение с другой линейной мощ-ностью по спецзаказу.

Технические характеристики



Нагреватели соответствуют требованиям	ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079-10-2-2011, ГОСТ IEC 60079-14-2011, ГОСТ 14254-2015
Напряжение питания	~220В
Электрическая мощность	65 – 400 Вт
Диапазон регулировки температуры воздуха	от +10 до +195 °C
Взрывозащита	1 Ex e mb II T6...T3 Gb, Ex tb IIIC T80 °C...T195 °C Db
Температура эксплуатации	от -60 до +80 °С
Степень защиты от внешних воздействий	IP66
Классы взрывоопасных зон	1, 2, 21, 22
Категории взрывоопасных смесей	IIIA, IIIB, IIIC

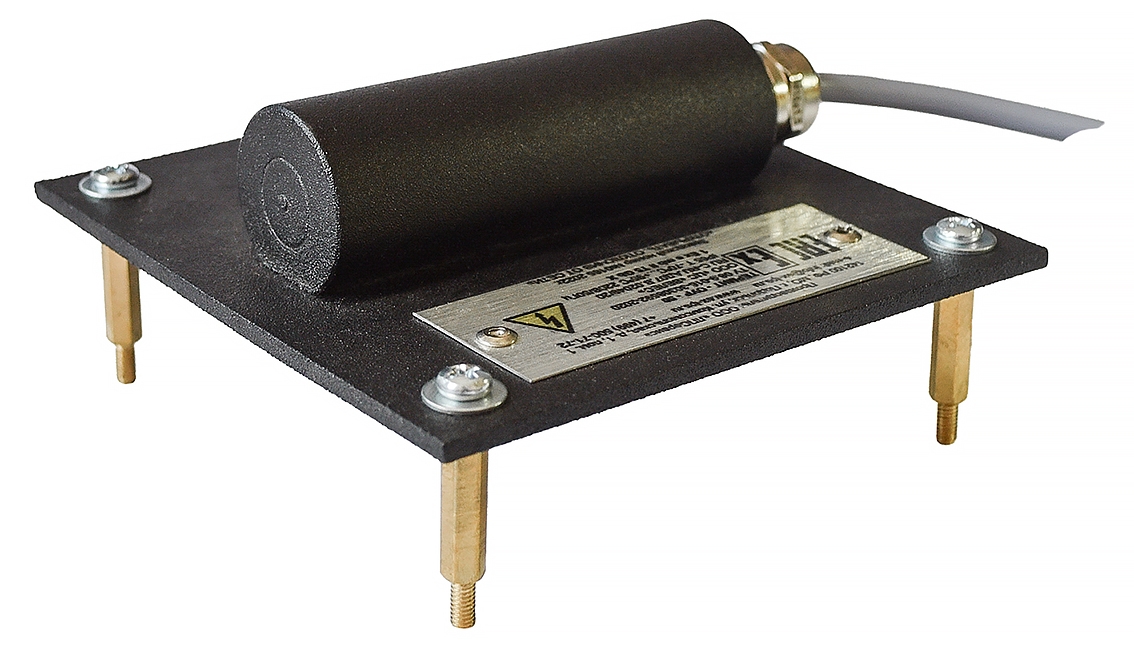

Взрывозащищенный нагреватель серии ТЕРМИТ-ОУР



Взрывозащищенный нагреватель серии ОУР предназначен для обогрева термошкафов Хиттерм®, ШПТ-М® и ШПТ®, а также термочехлов Хиттерм®, Термотек® и Фаиртек®, шкафов автоматики, управления, измерения и сигнализации, электроустановок, эксплуатируемых в условиях пониженной температуры окружающего воздуха. Взрывозащищенный нагреватель серии ОУР используется для поддержания положительной (заданной) температуры, в том числе и во взрывоопасных зонах помещений и установок.



Конструкция

Жесткий конвекционный нагреватель постоянной мощности с дополнительной терморегуляцией. Выполнен в виде пластин из алюминия с порошковым покрытием. Состоит из двух частей, между которыми расположен слюдопластовый элемент, залитый компаундом. Данный нагреватель имеет постоянную мощность обогрева и используется с термостатом либо контроллером температуры.



Технические характеристики



Маркировка взрывозащиты	1 Ex e mb II T5 Gb X, Ex tb IIIC T95 °C Db X
Степень защиты	IP65
Классы взрывоопасных зон	1, 2, 21, 22
Категории взрывоопасных смесей	IIIA, IIIB, IIIC
Температура окружающей среды	от -60 до +80 °C
Мощность (в зависимости от модели)	50 Вт, 60 Вт, 75 Вт
Номинальное напряжение	220 В
Срок эксплуатации	10 лет
Климатическое исполнение	УХЛ 1

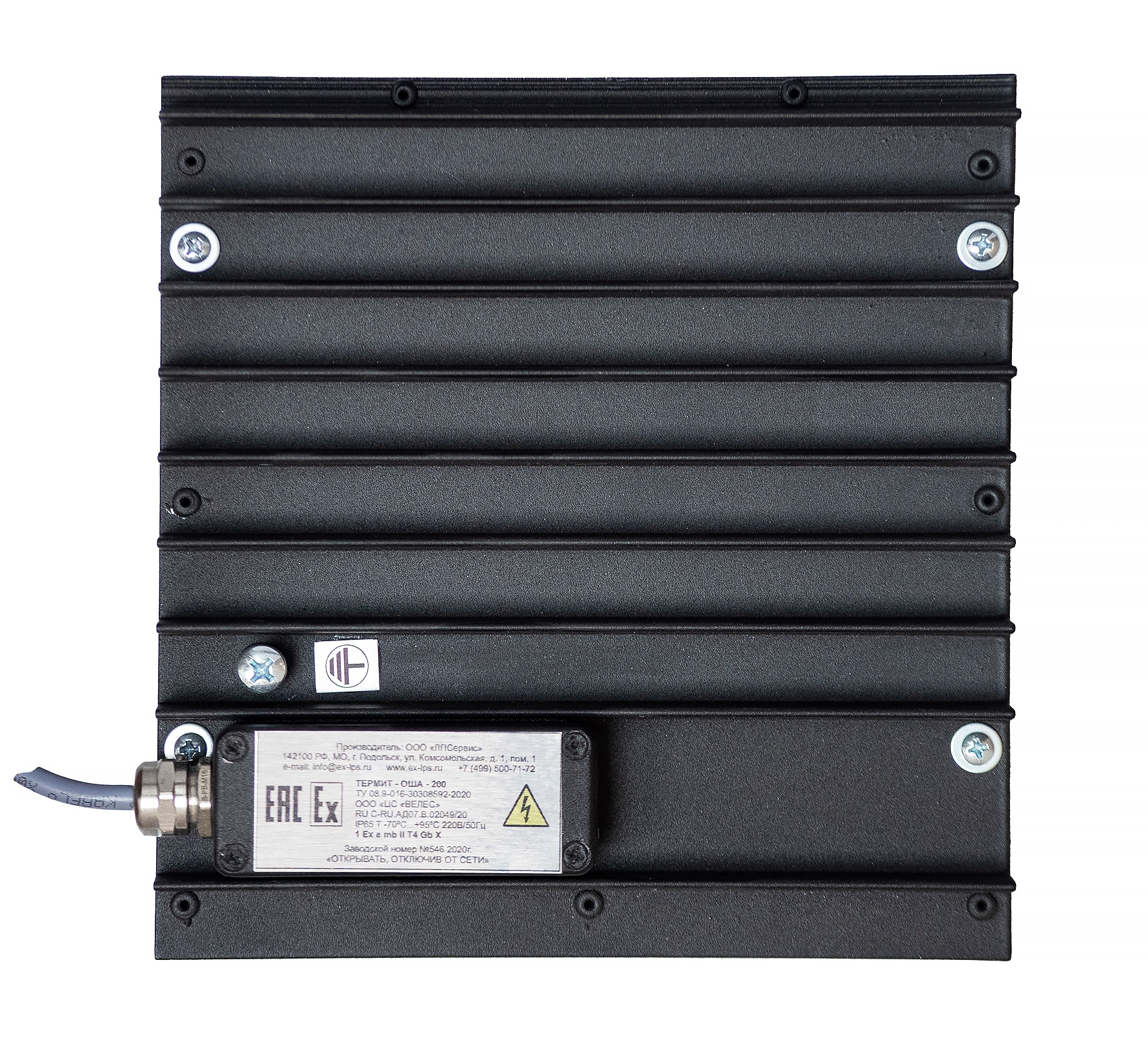

Взрывозащищенный нагреватель серии ТЕРМИТ-ОША

Взрывозащищенный нагреватель ОША предназначен для обогрева термошкафов Хиттерм®, ШПТ® и ШПТ-М®, а также термочехлов Хиттерм®, Термотек® и Фаиртек®, шкафов автоматики, управления, измерения и сигнализации, электроустановок, эксплуатируемых в условиях пониженной температуры окружающего воздуха.



Конструкция

Жесткий конвекционный нагреватель постоянной мощности с дополнительной терморегуляцией. Выполнен в виде ребристого радиатора из алюминия с порошковым покрытием. Состоит из двух частей, между которыми расположен слюдопластовый элемент, залитый компаундом. Данный нагреватель имеет постоянную мощность обогрева и используется с термостатом либо контроллером температуры.



Технические характеристики



Маркировка взрывозащиты	1 Ex e mb II T4 Gb X, Ex tb IIIC T130 °C Db X
Степень защиты	IP65
Классы взрывоопасных зон	1, 2, 21, 22
Категории взрывоопасных смесей	IIIA, IIIB, IIIC
Температура окружающей среды	от -60 до +80 °C
Мощность (в зависимости от модели)	100 Вт, 200 Вт, 300 Вт, 400 Вт, 500 Вт, 1000 Вт
Номинальное напряжение	220 В
Срок эксплуатации	10 лет
Климатическое исполнение	УХЛ 1

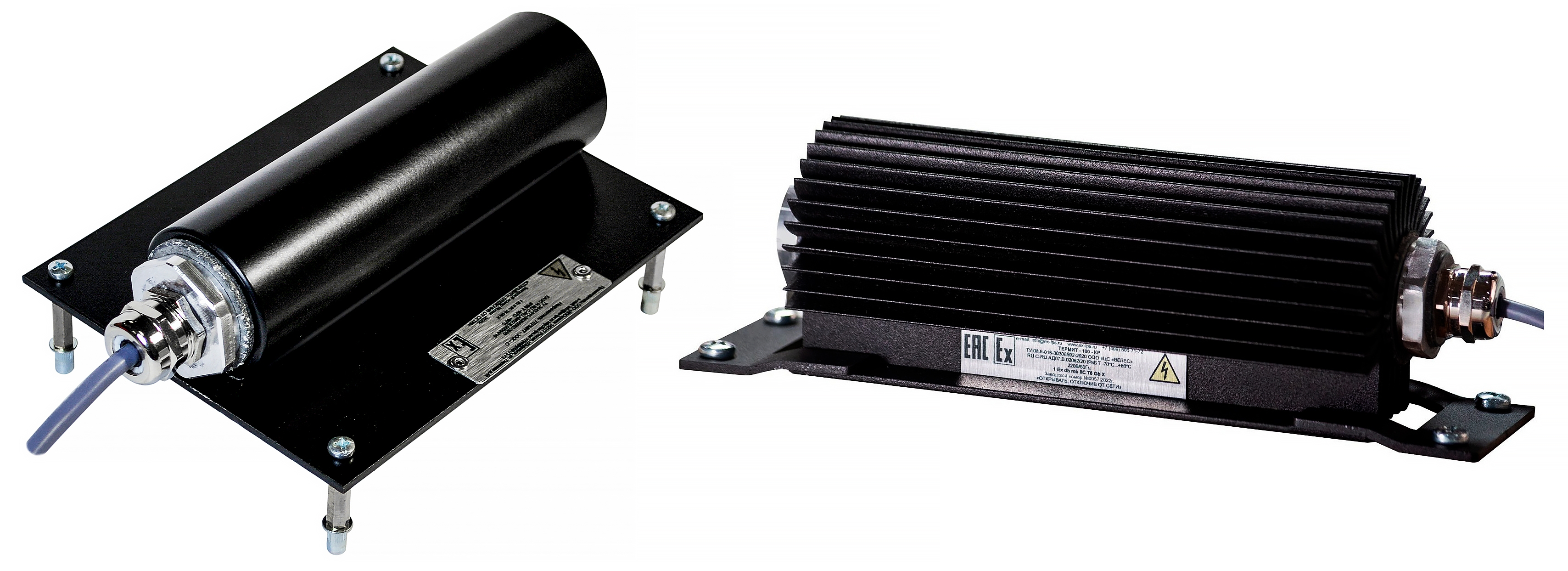

Нагреватели серии ТЕРМИТ-пл и ТЕРМИТ-кр



Нагреватели серии ТЕРМИТ предназначены для защиты оборудования, электронных и электрических компонентов от воздействия низких температур, препятствует образованию конденсата и как следствие, коррозии металлических частей оборудования.

Мощность нагревателя подбирается в соответствии с техническим заданием заказчика и может составлять 100, 200 или 300 Вт.

Благодаря применению технологичной начинки изделия соответствуют температурному классу Т6 при котором температура на поверхности нагревателя не превышает 80 °C.

Взрывозащищенность обеспечивается применением взрывонепроницаемой оболочки (взрывозащита типа d по ГОСТ IEC 60079-1-2013).

Монтаж изделия возможен как на горизонтальную так и на вертикальную поверхности в положении обеспечивающем естественную конвекцию. Монтаж на поверхность нагревателя с цилиндрическим радиатором осуществляется при помощи кронштейна являющимся частью радиатора. Для нагревателя с плоским радиатором используются  шестигранные винты-стойки.



Конструкция

Конструктивно нагреватели представляют собой электротехническое изделие в виде одного или нескольких изолированных нагревательных слюдопластовых либо трубчатых элементов, терморегулятора, расположенных внутри профильного радиатора выполненного из алюминиевого коррозионно-стойкого сплава. Нагревательные элементы представляют собой полупроводниковые элементы сделанные на основе титаната бария, имеют свойство саморегулирования в зависимости от рабочей температуры. Форма радиатора может быть цилиндрической, либо плоской.



Преимущества:

• высокая энергоэффективность;
• энергосберегающая способность;
• соответствие температурному классу Т6;
• компактность;
• долгий срок службы;
• надежность;
• разные варианты мощности в одном корпусе.





Технические характеристики



Маркировка взрывозащиты	1 Ex d IIC T6 Gb X
Степень защиты	IP65
Класс электротехнического изделия по способу защиты человека от поражения электрическим током	I
Пожаробезопасность	Негорючая оболочка (корпус)
Напряжение питания/переменное промышленной частоты	220 В
Максимально допустимая температура на поверхности нагревателя	+80 °C
Сопротивление изоляции нагревателя в холодном состоянии	Не менее 20 МОм
Электрическая прочность изоляции	Не менее 1,5 кВ
Длина присоединительного кабеля	1 м
Температура окружающей среды	от -60 до +60 °С
Прочность на изгиб	Ударопрочный
Средняя наработка на отказ	Не менее 50000 часов
Климатическое исполнение	ГОСТ 15150-69 УХЛ1
