Термочехлы ХИТТЕРМ, ТЕРМОТЕК и Фаиртек

Заказать термочехлы вы можете на сайте нашего партнера ЗАО "Трастинтек".



Термочехол — это быстросъемная теплоизоляция сложной геометрической формы многократного использования для оборудования, требующего периодического и оперативного доступа для технического обслуживания и ремонта.



Терчочехлы ХИТТЕРМ ,

(Для диапазона температур от -70 до +60 °С. Специальное исполнение до +250 °С.)

Термочехлы используются как быстросъемная термоизоляция КИПиА, технологического оборудования и инженерных систем, подлежащих периодическому обслуживанию. Применяются как защита от замерзания, термостатическая оболочка, защита от воздействия окружающей среды, защита от физических повреждений и шумоизоляция.



Термочехлы Фаиртек

(Для диапазона температур от -70 до +900 °С.)

Используются как быстросъемная термоизоляция КИПиА, оборудования и инженерных систем с высокотемпературными процессами, подлежащих периодическому обслуживанию. Представляют собой огнезащитные термочехлы, защищают от воздействия прямого пламени на период, достаточный для принятия противопожарных мер.

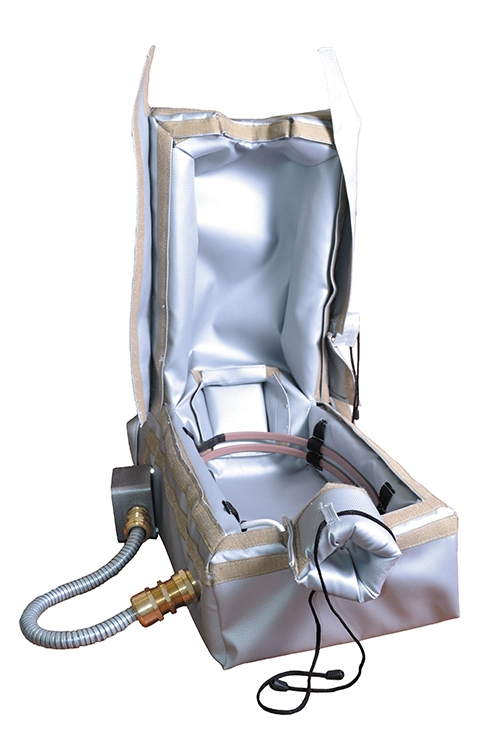

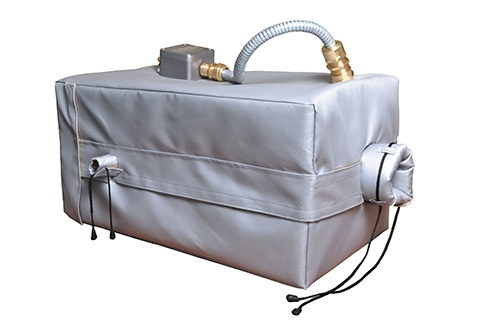

с электрообогревомбез обогрева

Что такое термочехол

Это быстросъемная теплоизоляция многократного использования для оборудования сложной геометрической формы, требующего периодического и оперативного доступа для технического обслуживания и ремонта.



Главный экономический и технический эффект от применения термочехлов — минимизация расходов на энергопотребление.

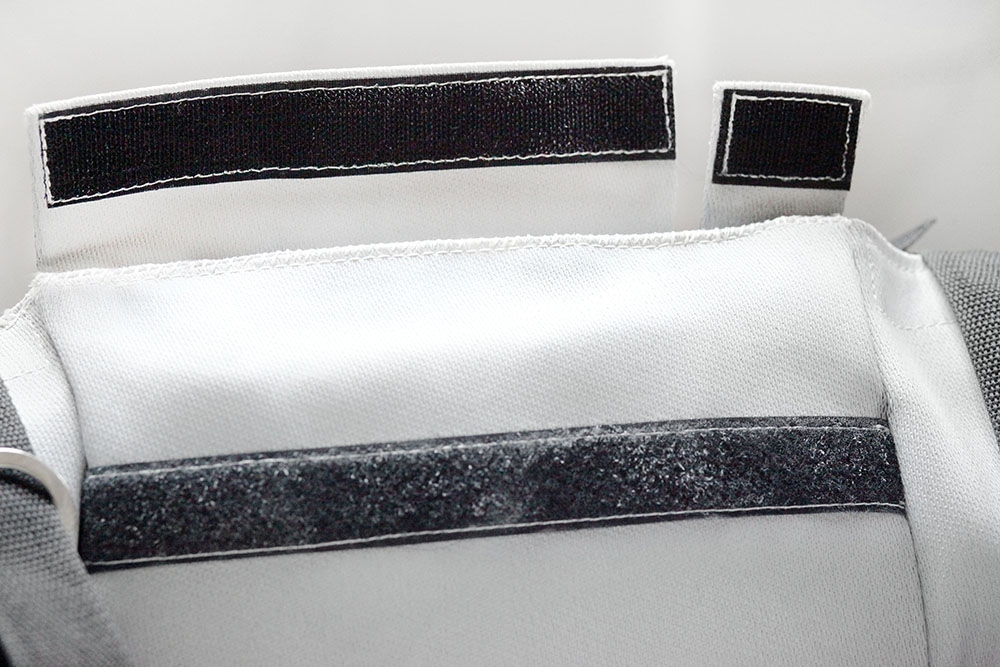

Комбинированная система креплений: липучка и фиксипрующие ремни.

Термочехлы

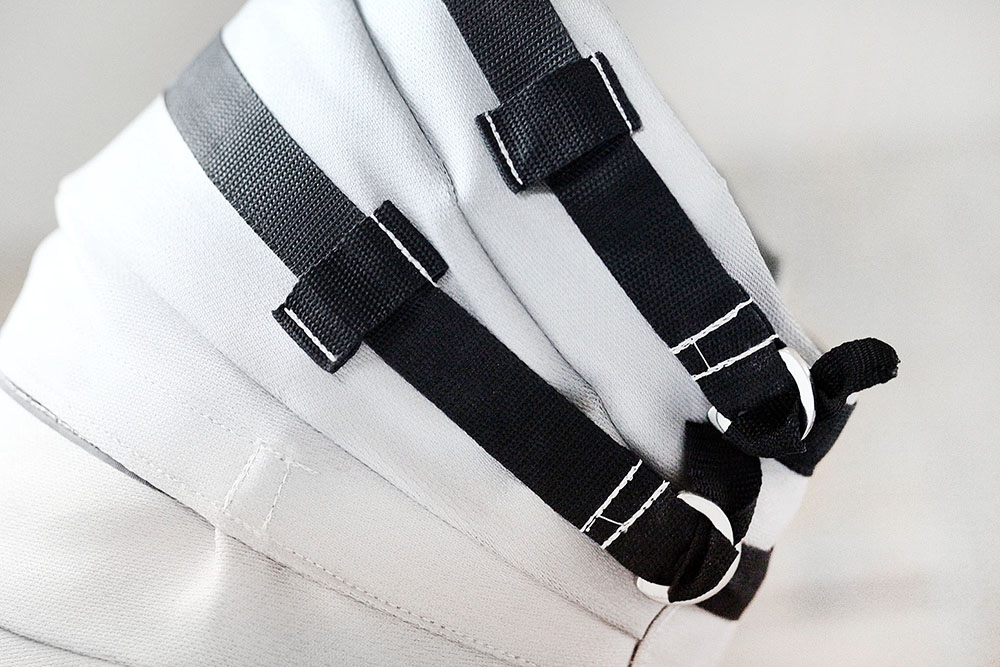

Фиксирующие ремни с нержавеющими полукольцами.



Термочехол с комбинированной системой крепления.

Термочехлы

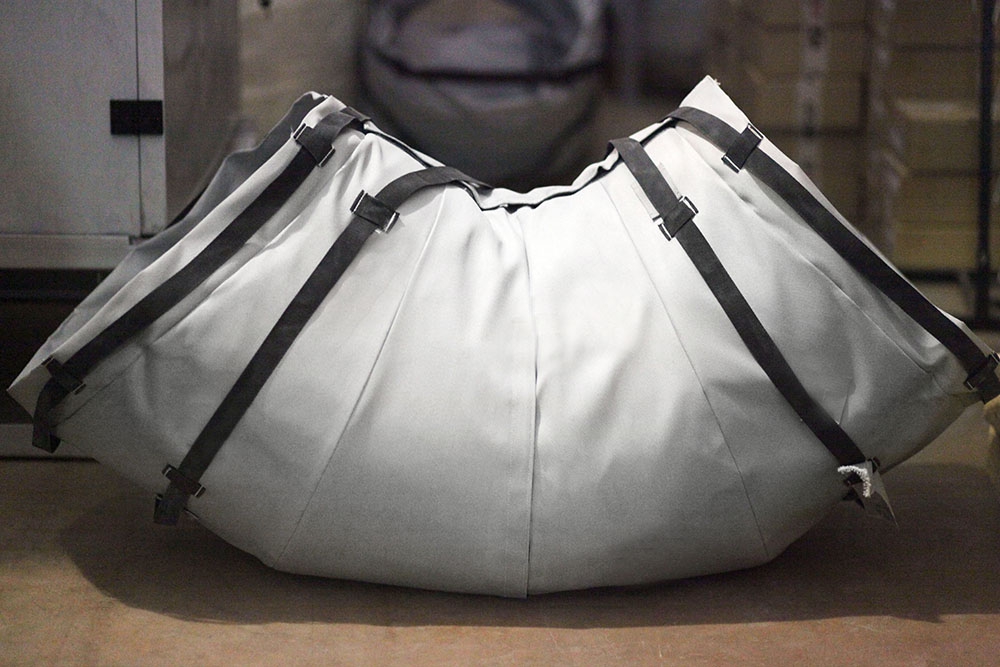

Термочехол в сборе.

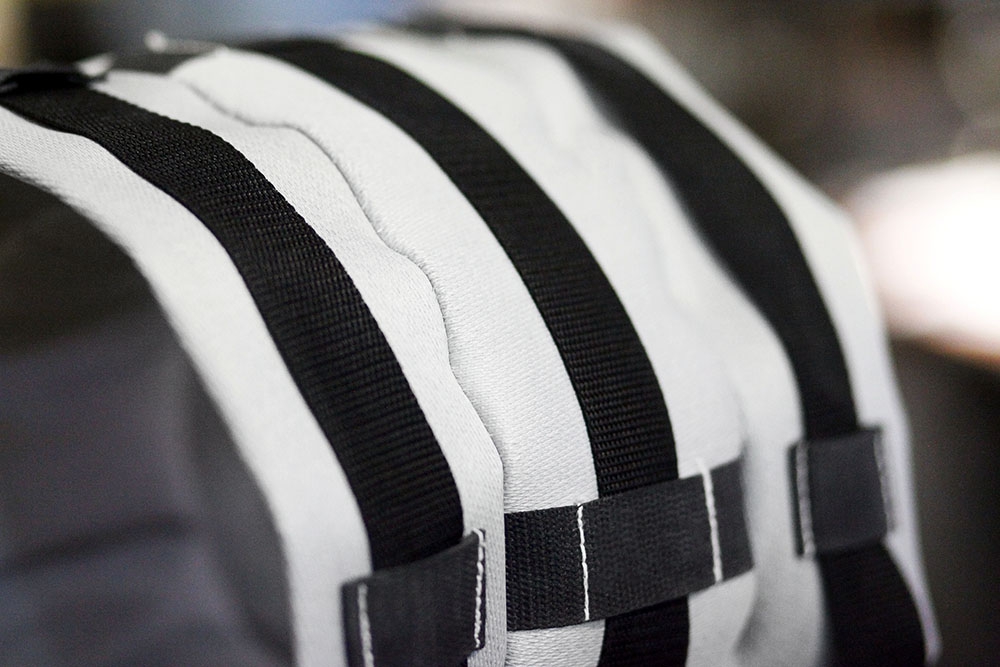

Фиксаторные ремни.





Назначение термочехлов:

  • защита технологического оборудования от климатических воздействий (перепады температур, дождь, снег, обледенение и др.);

  • защита от внешних физических воздействий (песок, пыль, ветер, УФ-излучение, удары, открытый огонь и др.);

  • теплоизоляция и обогрев оборудования с возможностью точного поддержания определенной температуры;

  • защита персонала от воздействия высоких температур процесса и от подвижных механизмов оборудования;

  • шумоизоляция.



Основные особенности термочехлов:

  • разработаны для российских климатических условий;

  • универсальны (производятся по индивидуальному техническому заданию);

  • обладают высоким уровнем надежности и небольшим весом;

  • низкая стоимость;

  • долгий срок эксплуатации;

  • быстросъемная конструкция;

  • взрывозащищенное и общепромышленное исполнение;

  • эстетический внешний вид.



Способы обеспечения взрывозащиты:

  • антистатика — поверхностное сопротивление внешней оболочки менее 109 Ом (наличие элемента заземления);

  • применение искробезопасных электрических цепей (взрывозащищенные нагреватели, соединительные коробки, кабельные вводы, терморегуляторы и др.);

  • степень пыле- влагозащиты — не ниже IP65;

  • уровень пожаробезопасности Г1 (для термочехлов Фаиртек — НГ);

  • высокая механическая прочность;

  • ограничение температуры нагрева наружных и внутренних частей, а также поверхности кабелей;

  • уплотнение кабелей в кабельных вводах (используются сертифицированные взрывозащищенные кабельные вводы).



Технические характеристики


Параметры ХИТТЕРМ, Фаиртек
Допустимая зона установки В-1а, В-1г
Маркировка взрывозащиты

1Ex e d mb IIC «Т4…Т6» Gb X,

2Ex e d m IIC «Т4…Т6» Gc X,

II Gb «Т4…Т6» Х

Пожаробезопасность Г1 НГ
Степень пыле- влагозащиты IP65
Антистатика Менее 10Ом
Климатическое исполнение по ГОСТ 15150-69 УХЛ 1
Допустимый температурный режим эксплуатации -70…+60 °С (спец. исполнение до 250 °С) -70…+900 °С
Коэффициент теплопотерь термоизоляции 0,3 Ккал/(м2/час/°С)
Срок службы Не менее 5 лет
ТУ ТУ 3442-002-30308592-2012 ТУ 3442-003-30308592-2013
Напряжение питания электрообогрева 220В, 50Гц


Конструкция термочехлов  и ХИТТЕРМ:



Термочехлы  и ХИТТЕРМ исполнены в двух вариантах ткани:

Ткань А1:

  • материал на основе стеклоткани, пропитанный силиконом и покрытый металлизированной смолой;

  • сопротивление материала менее 109 Ом;

  • износостойкий, устойчив к воздействию химикатов, кислот, солей, нефтепродуктов и жидкостей.

Ткань А2:

  • материал на основе стеклоткани, покрытый фольгой с одной стороны и пропитанный силиконом;

  • поверхностное сопротивление покрытой фольгой стороны менее 109 Ом.

Изделие А12

  • Использование тканей А1 и А2, т.е. при изготовлении верхнего слоя применяется ткань А1, а внутреннего — ткань А2.

Термоизоляционный слой

  • Форма термоизоляционного слоя выполняется на специальном оборудовании и повторяет по форме защищаемый объект. В общем случае применяется легкоформуемый специальный виброустойчивый вспененный каучук. Для специальных применений мы можем подобрать другой материал.


Конструкция термочехлов Фаиртек

Основными элементами конструкции являются внешний и внутренний огнестойкие слои из кремнеземной ткани с влагоотталкивающей пропиткой и термоизоляционный слой из негорючих материалов.



Технические преимущества и эффекты применения термочехлов:


  • возможность разработки конструкции любой сложности, функциональности и исполнения;

  • размещение непосредственно на оборудовании без дополнительных опор и креплений, в том числе в труднодоступных местах;

  • быстрый монтаж и демонтаж, не требующие специальной квалификации, инструментов и техники;

  • возможность многократного использования;

  • конструкция, не имеющая сквозной прошивки;

  • поставка в готовом к эксплуатации состоянии;

  • расширение температурного диапазона эксплуатации оборудования;

  • повышение надежности системы в связи с отсутствием незащищенных и необогреваемых участков технологического оборудования;

  • снижение пожарной опасности, повышение огнестойкости и предотвращение нежелательного нагрева в условиях обычной эксплуатации;

  • быстрый доступ к технологическим участкам, подвергающимся периодическому обслуживанию;

  • повышение безопасности труда за счет изоляции высокотемпературных элементов и подвижных механизмов;

  • повышение комфортности трудовых условий за счет шумоизоляции;

  • снижение энергозатрат за счет минимизации теплопотерь при теплоизоляции ранее незащищенных участков;

  • повышение срока службы технологического оборудования.



Экономические преимущества и эффекты применения термочехлов:


  • экономия на проектных работах — отсутствие необходимости проектировать строительные опоры и площадки, так как термочехлы устанавливаются непосредственно на оборудовании;

  • низкая стоимость изделия по сравнению с функциональными аналогами;

  • малый вес изделия — снижение затрат на транспортировку и хранение;

  • малые трудозатраты при монтаже и демонтаже, при этом не требуется квалифицированная рабочая сила, строительная техника или инструменты;

  • экономия средств на периодически расходуемые термоизоляционные материалы;

  • минимизация расходов на энергопотребление за счет минимизации тепловых потерь в технологическом процессе, обогрева только целевой зоны;

  • повышение экономической эффективности за счет продления службы технологического оборудования.



Аргументы в пользу выбора защитных термочехлов:


  • соответствуют требованиям к применению во взрывоопасных зонах;

  • бесплатная предварительная разработка решения и последующее проектирование;

  • обоснованный выбор толщины термоизоляции;

  • комплексный подход к защищаемому оборудованию со всесторонним анализом исключает незащищенные необогреваемые участки технологического оборудования;

  • полная техническая поддержка и сопровождение изделия;

  • возможность выезда на объект;

  • возможность предоставления пробных образцов;

  • изделие разрабатывается индивидуально на основе предоставленных вами чертежей, фотографий, а также после непосредственного проведения замеров указанного оборудования, что гарантирует точность изделия, правильное расположение точек трубных и кабельных вводов;

  • максимально широкий температурный диапазон применения от -70 до +900 °С (защита оборудования от замерзания, высоких температур, противопожарная и огнезащита);

  • виброустойчивость;

  • устойчивость к агрессивным химическим средам;

  • устойчивость к УФ-излучению;

  • запатентованная герметичная конструкция;

  • зарегистрированные торговые марки;

  • отсутствие сквозной прошивки между слоями корпуса;

  • высокое изоляционное исполнение IP65;

  • удобные и долговечные трубные и кабельные вводы;

  • различные варианты застежек;

  • наличие маркировочных табличек, которые помогают быстро идентифицировать место установки оборудования;

  • возможность применения различных вариантов обогрева;

  • возможность применения цифрового терморегулятора с индикатором состояния;

  • возможность применения индивидуального взрывозащищенного выключателя с целью избежания отключения всей питающей цепи для устранения неполадок или плановых работ.

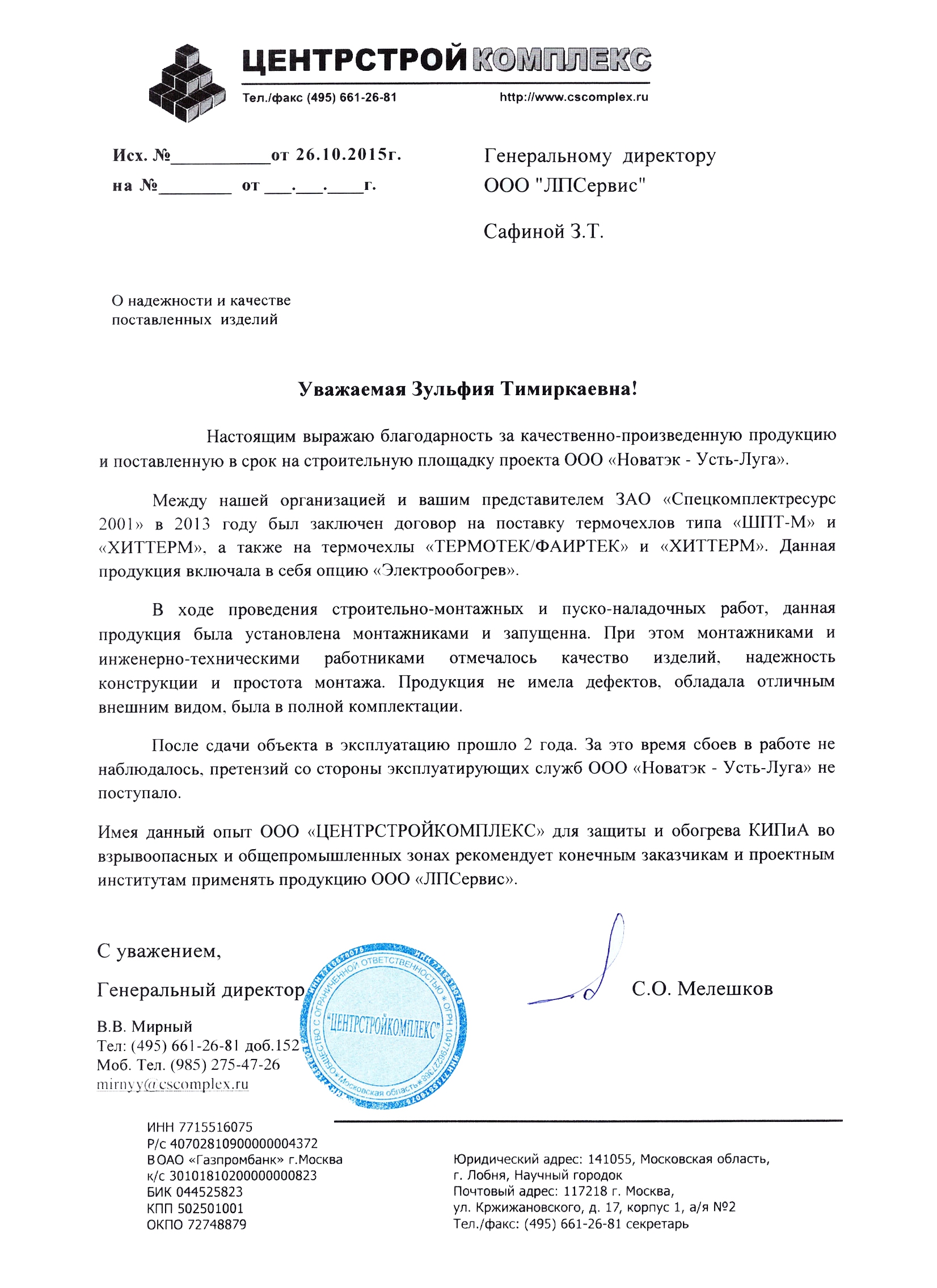

Отзывы
