Взрывозащищенная коробка Ex d

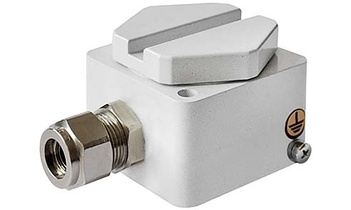

Соединительная взрывозащищённая коробка КВ предназначена для коммутирования электрических проводов путем зажима в контактных клеммах винтового или пружинного исполнения. Количество подводимых кабелей регламентируется типом применяемого корпуса. Кабельные вводы для обжима кабеля подбираются индивидуально, должны соответствовать маркировке взрывозащиты соединительного корпуса или быть выше.

Соединительные взрывозащищённые коробки относятся к взрывозащищенному электрооборудованию группы II по ГОСТ IEC 60079-1-2011 и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты.

Соединительная взрывозащищённая коробка КВ может быть как покрыта лакокрасочным покрытием, так и не иметь его.

Каждая коробка имеет устройство заземления, как во внутренней части корпуса, так и с наружной для обеспечения стекания тока и во избежание накопления статического электричества.

Повышенная защита вида «d» обеспечивается соответствием ГОСТ IEC 60079-1-2011. Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d». Высокая механическая прочность выполнена в соответствии с ГОСТ IEC 60079-1-2011.

В коробке выполнено предохранение от самоотвинчивания всех болтов, креплений, обеспечивающих взрывозащиту, а также токоведущих и заземляющих зажимов с помощью пружинных шайб, контрования. Соединительная коробка имеет внешние и внутренние зажимы для подключения заземления. Изделие соответствует ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2011.

Конструкция

Конструкция соединительных коробок описывается в условных обозначениях.

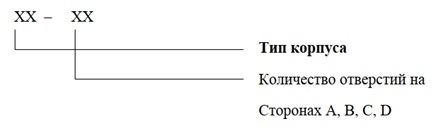

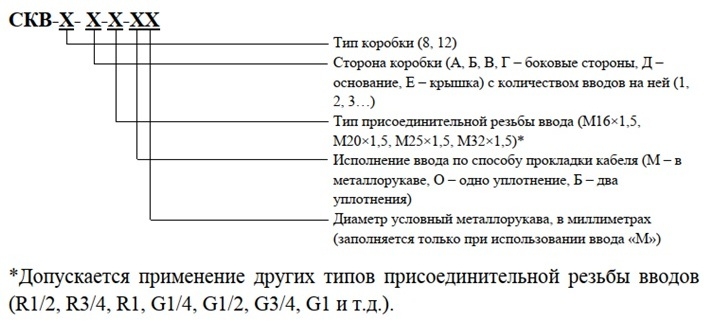

Условное обозначение имеет следующий вид:

Технические характеристики

Маркировка взрывозащиты

1 Ex d IIB T5 Gb

Степень защиты от внешних воздействий

IP66

Класс электротехнического изделия

Климатическое исполнение по ГОСТ 15150-69

УХЛ

Температурный режим эксплуатации

от -60 до +70 ⁰С

Прочность на изгиб

ударопрочный

Допустимое напряжение

до 500 В

Допустимый ток

до 32 A

Взрывозащищенная коробка Ex e

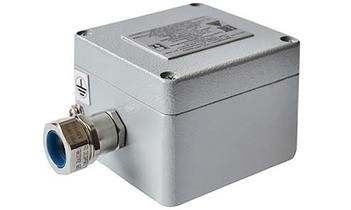

Кабельные вводы для обжима кабеля подбираются индивидуально, должны соответствовать маркировке взрывозащиты соединительного корпуса или быть выше.

Соединительные взрывозащищённые коробки предназначены для применения во взрывоопасных зонах классов 1 и 2 (по ГОСТ IEC 60079-10-1-2011) категорий взрывоопасных смесей IIA, IIB, IIC (по ГОСТ Р МЭК 60079-20-1-2011) и зонах классов 21, 22 категории IIIA, IIIB, IIIC (по

ГОСТ IEC 60079-10-2-2011) согласно маркировкам взрывозащиты электрооборудования (ГОСТ IEC 60079-14-2011) и другим нормативным документам, регламентирующим применение оборудования в потенциально взрывоопасных средах.

Соединительная коробка имеет устройство заземления с наружной стороны для обеспечения стекания тока и избежание накопления статического электричества.

Повышенная защита вида «е» обеспечивается соответствием электрооборудования требованиям ГОСТ Р МЭК 60079-7-2012. Коробка имеет предохранение от самоотвинчивания всех винтов и креплений, обеспечивающих взрывозащиту, а также токоведущих и заземляющих зажимов с помощью пружинных шайб, контрования. В целом изделие соответствует: ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-31-2013.

Конструкция

Конструкция соединительных коробок описывается в условных обозначениях.

Условное обозначение имеет следующий вид:

Технические характеристики

Маркировка взрывозащиты

1 Ex e IIC T6...T3 Gb X,

Ex tb IIIC T 85 °C...T 200 °C Db

Маркировка взрывозащиты коробок без комплектующих

Ex e II U

Степень защиты от внешних воздействий

IP66

Класс электротехнического изделия

Климатическое исполнение по ГОСТ 15150-69

УХЛ

Температурный режим эксплуатации

от -70 до +95 ⁰С

Прочность на изгиб

ударопрочный

Допустимое напряжение

до 500 В

Допустимый ток

до 32 A

Электрическое сопротивление изоляции

не менее 20 МОм

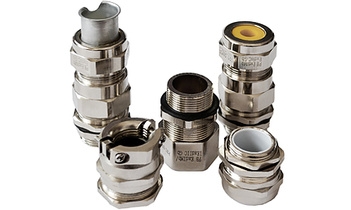

Кабельные вводы взрывозащищенные серии В-РВ И РВ

Кабельные вводы взрывозащищенные предназначены для применения во взрывоопасных зонах классов 1 и 2, категории взрывоопасных смесей I, II и IIC (ГОСТ IEC 60079-20-1-2011), а также для применения в подземных выработках. Вводы имеют уровень взрывозащиты РВ и РП.

Изделия используются для герметичного и безопасного ввода кабелей в коммутационные коробки, стенки термошкафов ХИТТЕРМ, ШПТ, ШПТ-М, термочехлов ХИТТЕРМ и переборки.

Преимущества:

собственное производство;
широкая номенклатура;
возможность зажатия бронированного кабеля на вводах с одним уплотнением.

Как правило зажим брони доступен только на вводах с двойным уплотнением, стоимость которых почти в 2 раза выше чем на вводы с одним уплотнением. В нашей линейке присутствует ввод под бронь, но с одним уплотнением что позволяет снизить себестоимость продукции. В России такие вводы производят только две компании: наша и «Горэкс».

Изделие соответствует требованиям ТУ 279040190-009-30308592-2018, ТР ТС 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-1-2011.

Технические характеристики

Температура окружающей среды

от -60 до +135 ⁰С

Степень защиты от внешних оболочек по ГОСТ 14254-2015

IP66

Диаметр кабеля фиксируемого

от 6 до 60 мм

Масса

в соответствии с технической документацией изготовителя

Габаритные размеры

в соответствии с технической документацией изготовителя

Конструкция

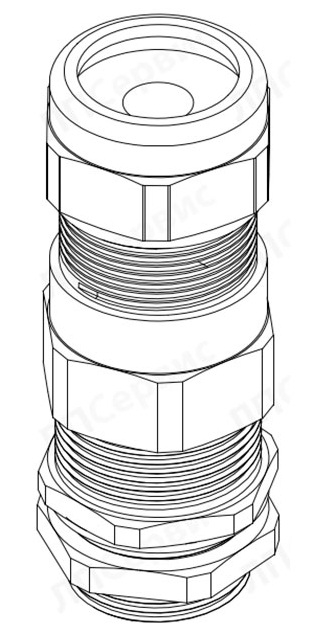

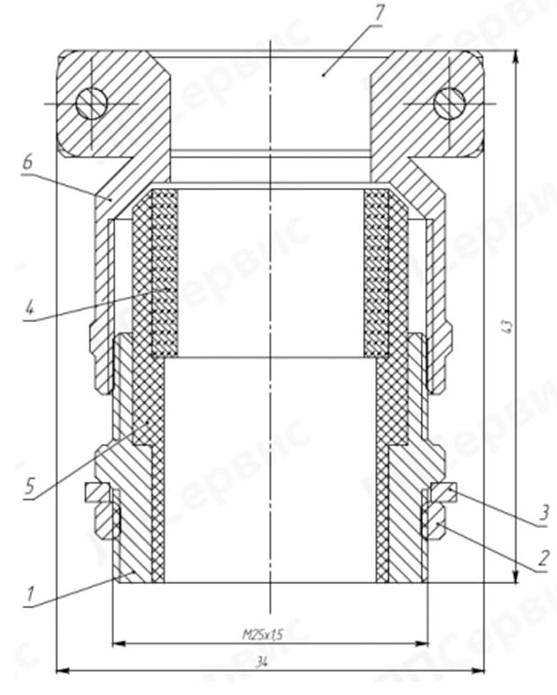

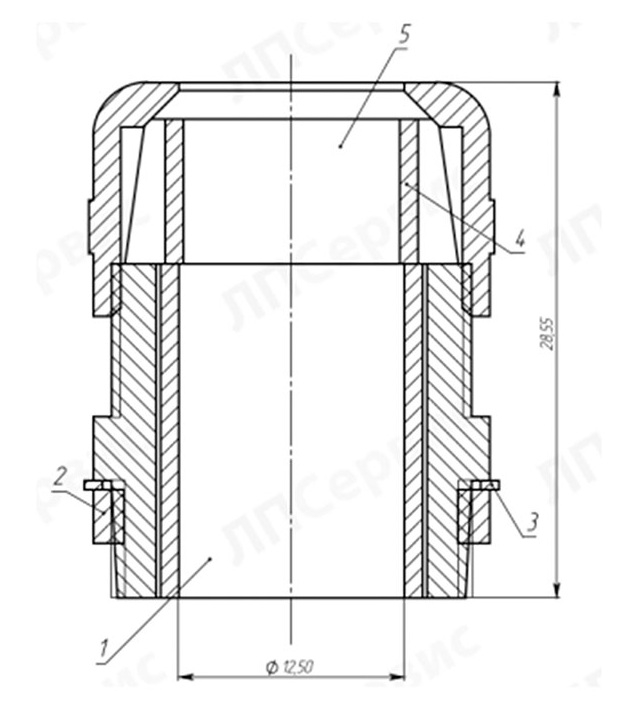

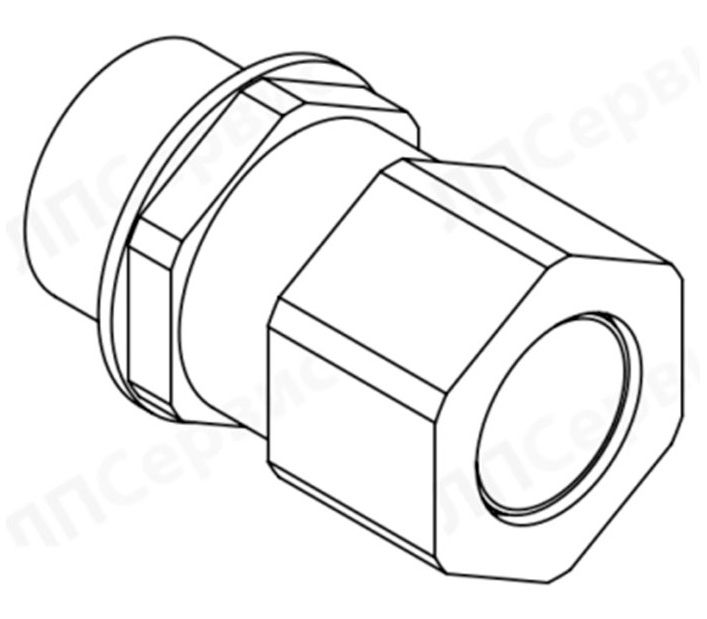

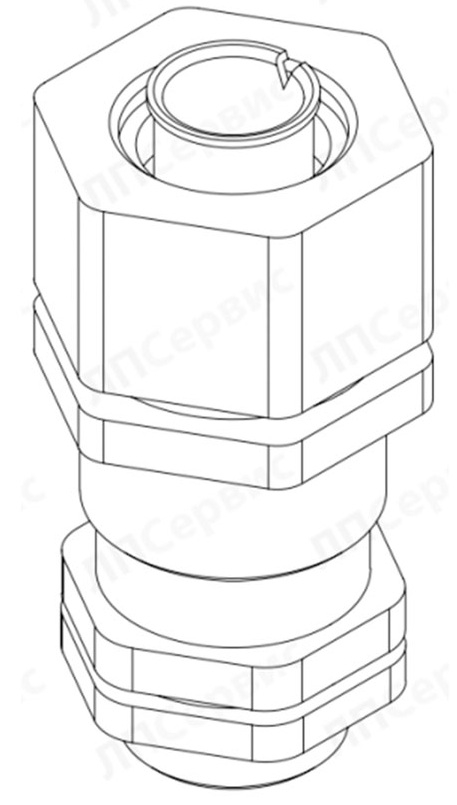

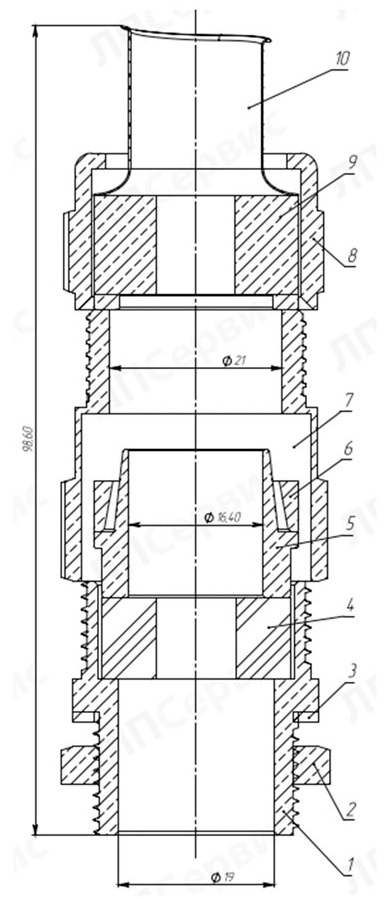

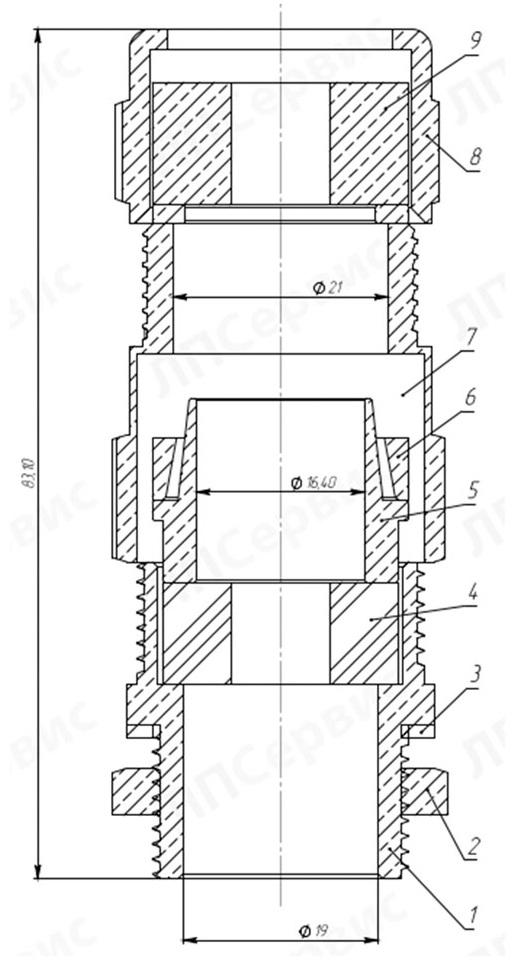

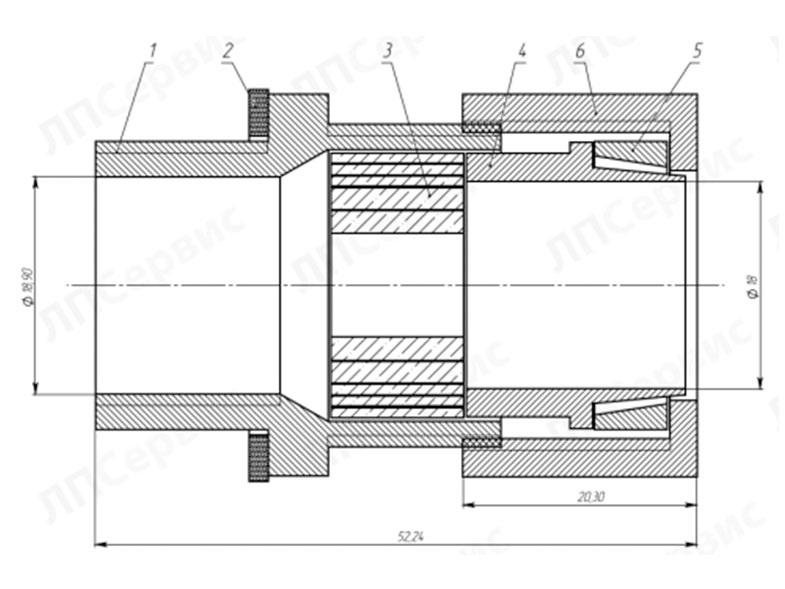

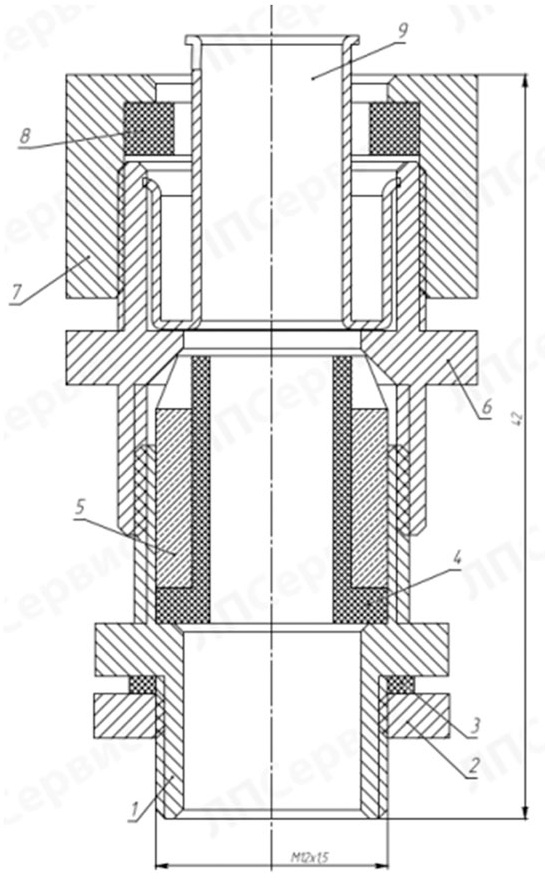

Конструктивно кабельный ввод состоит из корпуса с установленными внутрь одним либо двумя уплотнителями и накидной гайкой при затягивании которой происходит уплотнение и равномерное обжатие кабеля с последующей герметизацией. Для фиксации бронированного кабеля как правило используются вводы с двойным уплотнением.

Для надежной фиксации брони ее заводят между двумя коническими шайбами. При закручивании накидной гайки происходит зажатие ленты брони между коническими шайбами.

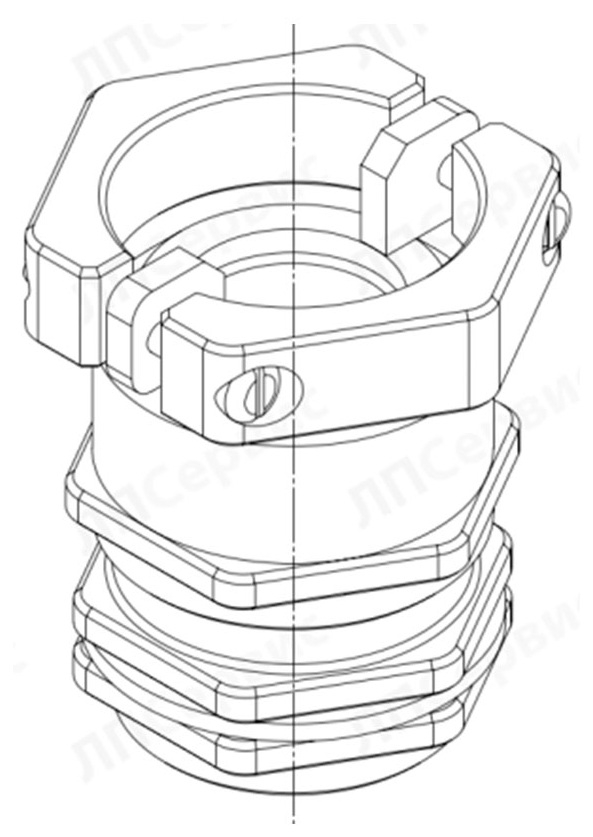

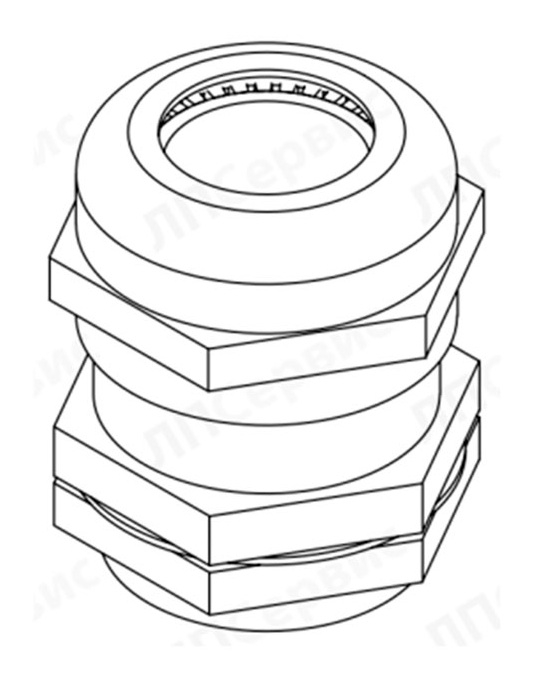

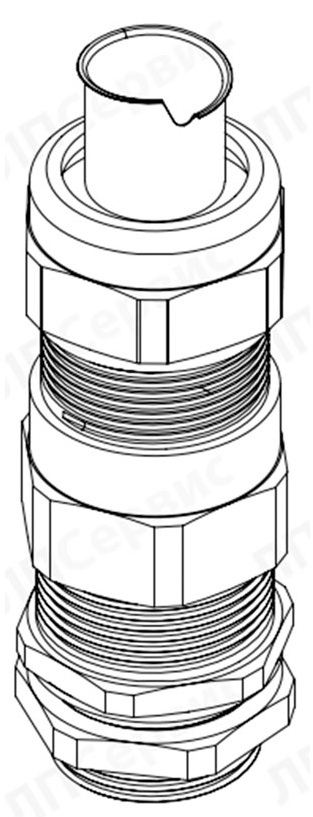

Типы кабельных вводов в линейке

для небронированного кабеля с одним уплотнением;

для бронированного кабеля с одним уплотнением;

для бронированного кабеля с двойным уплотнением;

для бронированного кабеля с двойным уплотнением под металлорукав МР -10, -15, -16, -20;

для небронированного кабеля с одним уплотнением;

для небронированного кабеля с одним уплотнением и зажимом под металлорукав МР -10.

Обозначение	Диаметр вводимого кабеля, мм		Обозначение	Диаметр вводимого кабеля, мм
	Min	Max		Min	Max
В-РВ-М12х1,5 / РВ-М12х1,5-МР10	4	8	В-РВ-М25х1,5 / РВ-М25х1,5-МР16	6	17
В-РВ-М16х1,5 / РВ-М16х1,5	3	7	В-РВ-М25х1,5 / РВ-М25х1,5-МР20	6	17
В-РВ-М16х1,5 / РВ-М16х1,5-МР10	3	7	В-РВ-М32х1,5 / РВ-М32х1,5	14	23
В-РВ-М20х1,5 / РВ-М20х1,5	6	12	В-РВ-М40х1,5 / РВ-М40х1,5	23	30
В-РВ-М25х1,5 / РВ-М25х1,5	6	17	В-РВ-М50х1,5 / РВ-М50х1,5	30	40
В-РВ-М25х1,5 / РВ-М25х1,5-МР15	6	17	В-РВ-М63х1,5 / РВ-М63х1,5	40	53

Конструкция взрывозащищенных кабельных вводов описывается в условных обозначениях.

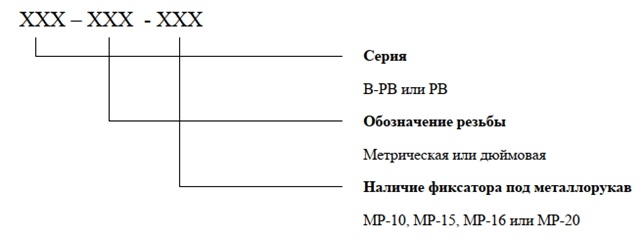

Условное обозначение имеет следующий вид:
